S88N Rückmelder
| Eigenbau | Allgemein | S88N | Loconet Rückmeldung |
S88 Interface
Um einen S88 Bus zu betreiben benötigt man eine Digitalzentrale die ein S88 Interface besitzt. Ein Interface kann auch durch einen Arduino realisiert werden. Mehr Infos dazu finden sich unter: S88 Interface im Eigenbau.

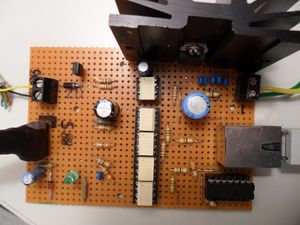

S88N Powermodul (v2.0)
Das Powermodul ist ein Vorgänger der aktuellen Version von Digital-Bahn S88-N-P (V2). Zusätzlich hatte ich, da bei der damaligen Version der Ausgang invertiert wurde und meine Module nicht liefen einen HEF4069 am Ausgang mit eingeschleift. Inzwischen ist auf der neuen Version von Digital-Bahn diese Invertierung auch vorhanden.
Schaltplan:
- schematic - bis jetzt noch nicht erstellt! --PG 13:30, 6. Mai 2012 (CEST)
S88N-G8 (v3.0)
Neuer gleisbesetzt Rückmelder von Digital-Bahn.de in der 1. Version auf einer Lochrasterplatine aufgebaut. Dieser Rückmelder läuft mit einem PIC 16F627A und arbeitet nur mit dem oben beschriebenen S88N Booster korrekt (siehe Probleme).
Probleme: Beim Anschluss des S88N Rückmelder über einen Adapter (S88-S88N) konnte keine funktionalität festgestellt werden! Das Modul erkennt dann auch kein S88 Signal. Der Anschluss der getesteten Intellibox 1 wurde dabei beschädigite. Die IB musste eingeschickt und einige Teile ausgetauscht werden. Bitte hier immer ein Optokopper zur Signaltrennung zwischenschalten. Das dafür notwendige Powermodul mit Optokoppler ist unter S88N beschrieben.
Rückmeldung nur bei fahrender Lok: Zuerst denkt man das die Lok zu wenig Strom aufnimmt und somit im Stand keine Rückmeldung erzeugt. Das Problem ist aber an anderes, bei kurzen Abschnitten werden die Trennstellen durch Lok oder Wagen zu einem normalen Gleis ohne Rückmelder überbrückt. Dadurch wird die Diodenmatrix auf der Schaltung kurzgeschlossen. Damit trotzdem eine Rückmeldung erzeugt wird, müssen auch Abschnitte ohne Rückmeldeschaltung mit einer Diodenmatrix oder einem anderen Rückmelder mit Spannungsreduzierung ausgerüstet werden! Am einfachsten ist es mit einem Gleichrichter (+ und - kurzgeschlossen, Anschluss über ~) in der Versorgungsleitung zum Gleis, das sich nicht am Rückmelder befindet.
Die 2. Version wurde, um das Auflöten der Bauelemente zu beschleunigen auf einer zweiseitig geätzten Platine aufgebaut.
Um die große Anzahl von Rückmeldungen zum PC zu führen habe ich mich entschlossen die Schaltung von Digital-Bahn SMS88N, die ich unter S88N (digital) noch auf Lochraster aufgebaut hatte etwas modifiziert mehrfach zu Ätzen.
Auf der geänderten Version sind keine SMD Bauelemente vorhanden. Das erleichtert den Lötvorgang um ein vielfaches. Die Schaltung entspricht im wesentlichen dem Original von Digital-Bahn.de.
Schaltplan:
Software:
- s88_400.hex - V4.00 vom 31.05.2010 für PIC 16F627 / 16F627A / 16F628 / 16F628A
Für weitere Details zu Software siehe: Digital-Bahn SMS88N
Ältere Schaltungen (S88 ohne Mikrocontroller)
S88 (v0.1)
Diese Version hat leider nie richtig funktioniert. Habe davon etwa 5 Schaltungen aufgebaut. Immer änderten sich die Rückmeldesignale ohne das es dafür eine Ursache gab.
Zuletzt hatte ich herrausgefunden, warum die Schaltung nicht funktionierte. An den 4044 FlipFlop war der Enable-Eingang nicht auf +5V gelegt. An einem Modul habe ich dieses nachgerüstet und danach lief es perfekt. Man sollte also immer die entsprechenden Datenblätter zurate ziehen!
S88N (v0.2)
Auf der dargestellen Platine befinden sich zwei Gleisbesetztmelder mit je acht Eingängen. Die rechte Schaltung ist leider nicht funktionsfähig.
S88N Rückmelder mit 4 Schaltausgängen (v1.0)
Eine Kombination aus einem Rückmelder mit 4014 und 4044 mit zusätzlichen PIC für die Schaltausgänge von Digital-Bahn.de.
